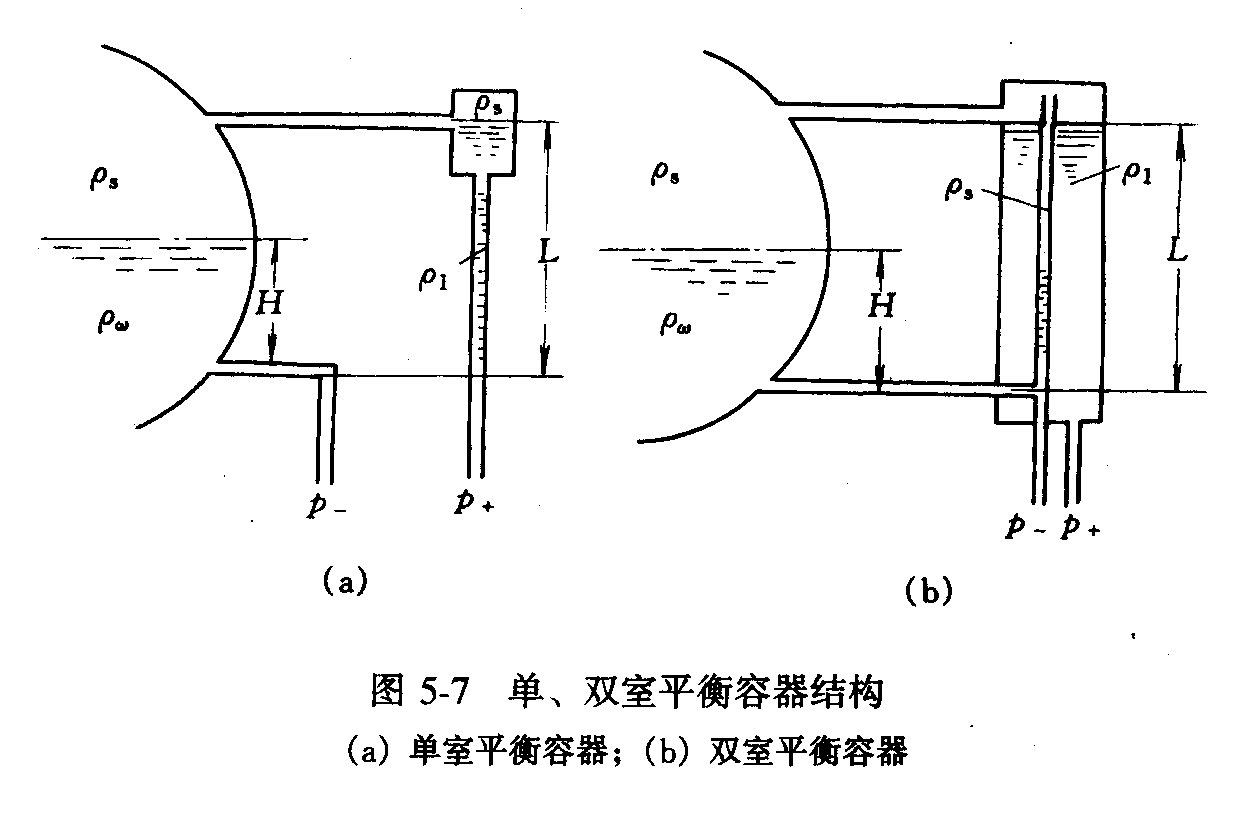

   下图为单、双室平衡容器结构。

燃油蒸汽锅炉令汽包中重量水位为H；在额定汽包压力下饱和蒸汽密度为ρs，饱和水密度为ρw双室平衡容器由于受环境温度的冷却，其正压取样管的水密度为ρ1

当汽包水位在任意值H时，双室平衡容器的输出差压为

Δp=p+-p-=Lρ1g-Hρwg-(L-H)ρsg=L(ρ1-ρs)g-H(ρw-ρs)g

    当汽包水位为零水位H0(即汽包几何中心线位置)时，输出差压Δp0为

Δp0=L(ρ1-ρs)g-H0(ρw-ρs)g

    燃油蒸汽锅炉通常，监控水位计运行采用水位偏差ΔH=H-H0为变量，此时，其相应输出差压值为：

Δp=Δp0-ΔH(ρw-ρs)g

    燃油蒸汽锅炉由此，平衡
